Macのキーボードを分解清掃した

Mac のクソ CMに感化されて Vista と Mac どっちを買うか悩んでいたのですが、数日後 (2月10ウン日) に
iBook G4
を手にしていました。しかし、この iBook G4 はキーボードが効きづらいという最大の欠点を抱えていたのでした。

本記事は、当時の状況をもとに構成された再現写真が使用されています (Mac初めてだからビビリながらやってたので写真を撮る余裕なかった)。

画像は拡大画像へのリンクになっています。

なぜ欠点のある iBook G4 を購入したか

安かったからです。

いろいろ勘案した結果 iBook G4 の最終モデルが欲しかったのですが、どこ見ても中古10万前後と、使わないマシンにしてはちょっと高価です。そう思って秋葉原をうろついたら、付属品完品のが72000円であったので飛びついたのです。

もちろん安い分いろいろとありまして、ちょっと傷があったり、
iBook G4 側面の傷
ゴム足が1個なかったり、
iBook G4 裏面
キーボードが一部効きづらい(店頭で確認はした)といった不具合がありました。前者2点は許容可です。しかし、キーボードがアレなのは絶対許容できません。できませんが、近くのネット喫茶で調べたところ、1万円くらいでキーボードだけ単独で買える道があることが分かりました。それなら最悪、自力でなんとかできなくても85000円程度です。全くもってオッケーです(本当の最悪は修理失敗ぶっこわし、なのだが…)。

キーボードを外してみた

持ち帰ってすぐ外してみました。手順は以下のとおりです。

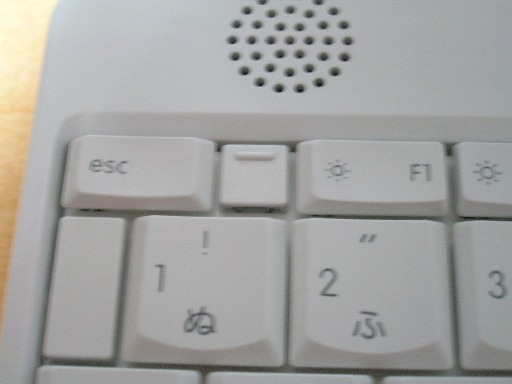

  1. キーボード。赤マルは2番と3番で拡大されている場所
    iBook G4 キーボード

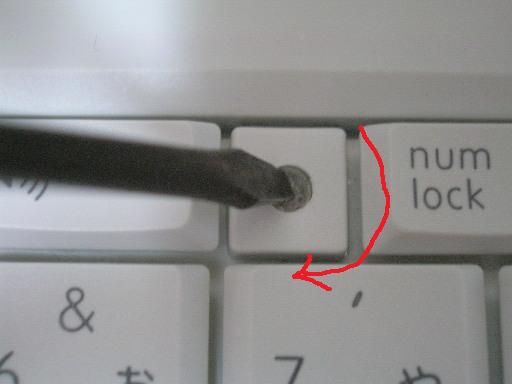

  2. キーボード上部中央の軸を回す(半分くらい回すとストッパーが外れる)
    iBook G4 キーボード中央上部の軸

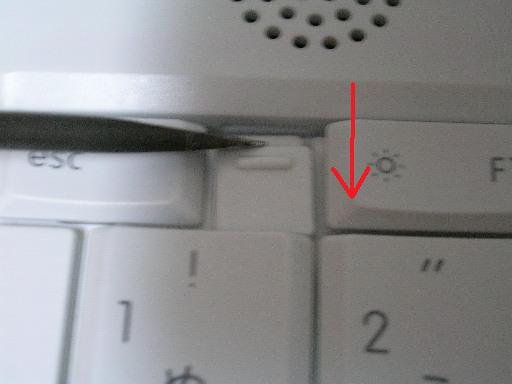

  3. キーボード上部左右の留め具を手前に引きながら…
    iBook G4 キーボード上部左右の留め具

    iBook G4 キーボード上部左右の留め具をこんな感じで引く

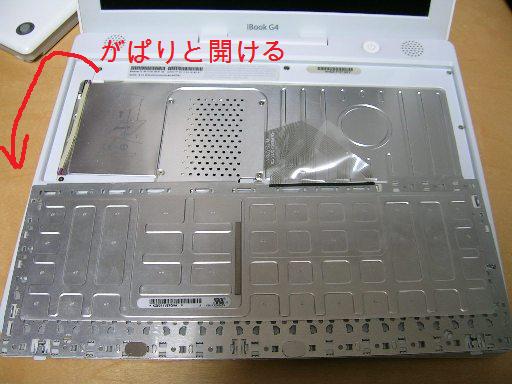

  4. 上部を手前に起こしてキーボードを外す
    iBook G4 キーボード外れた

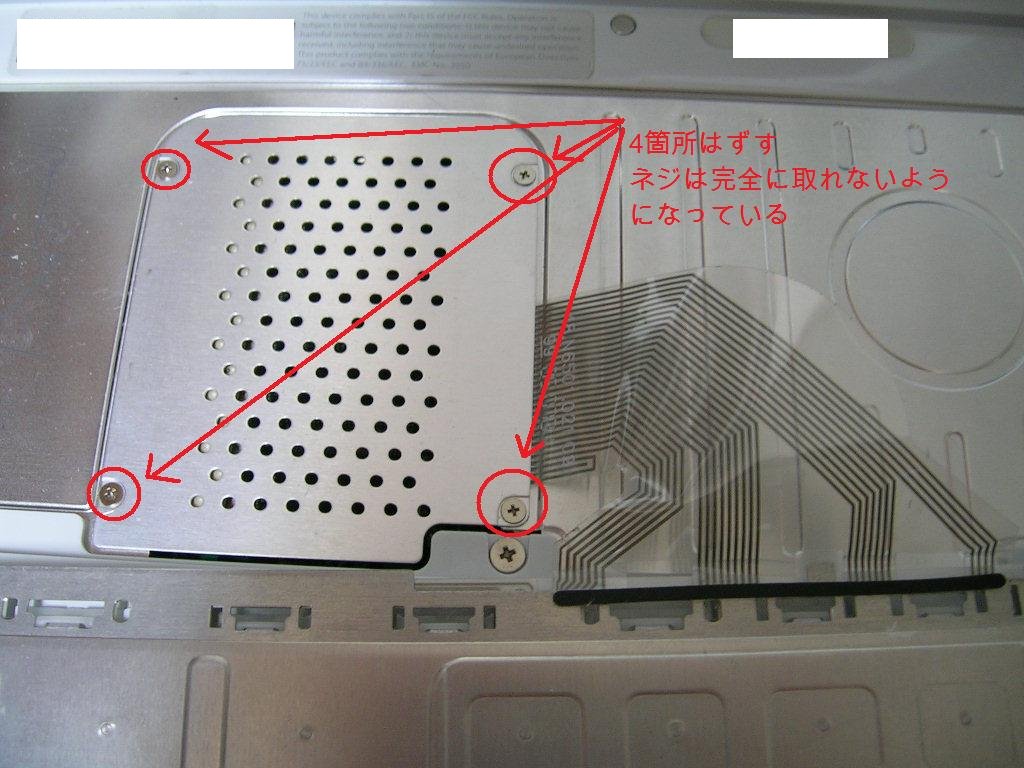

  5. キーボードのケーブルが挟まってる金属板を外す
    iBook G4 キーボードのケーブルが挟まっている金属板

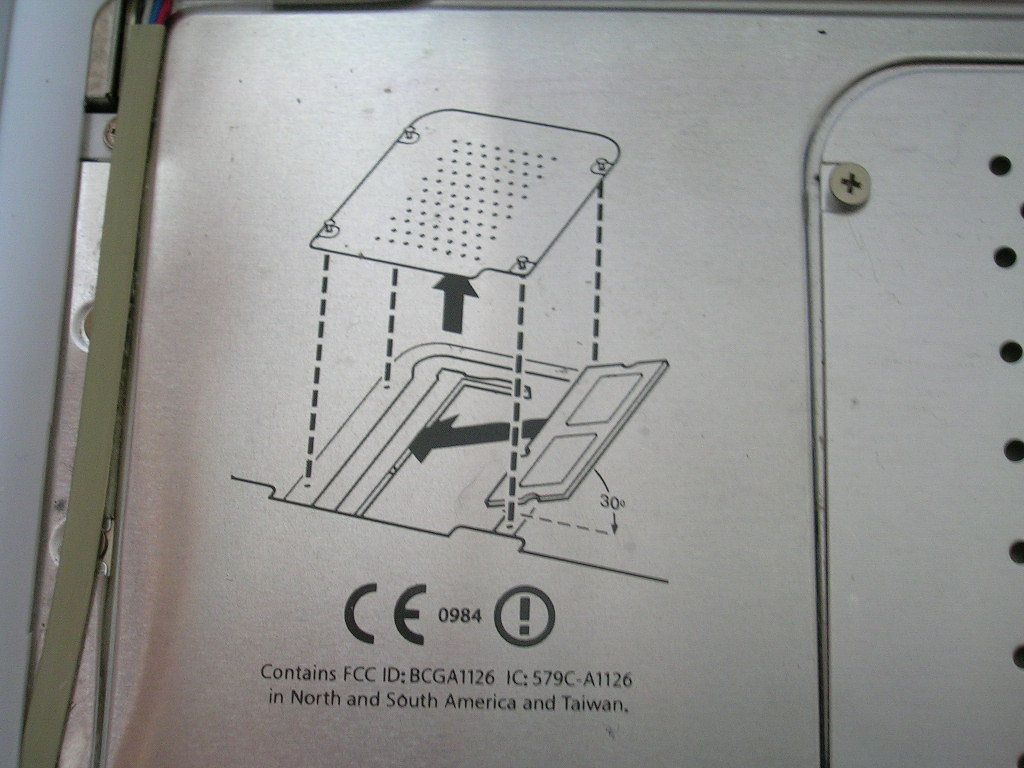

    こんな感じでネジを外す(図はメモリ増設の説明になっている)
    iBook G4 メモリ増設の説明

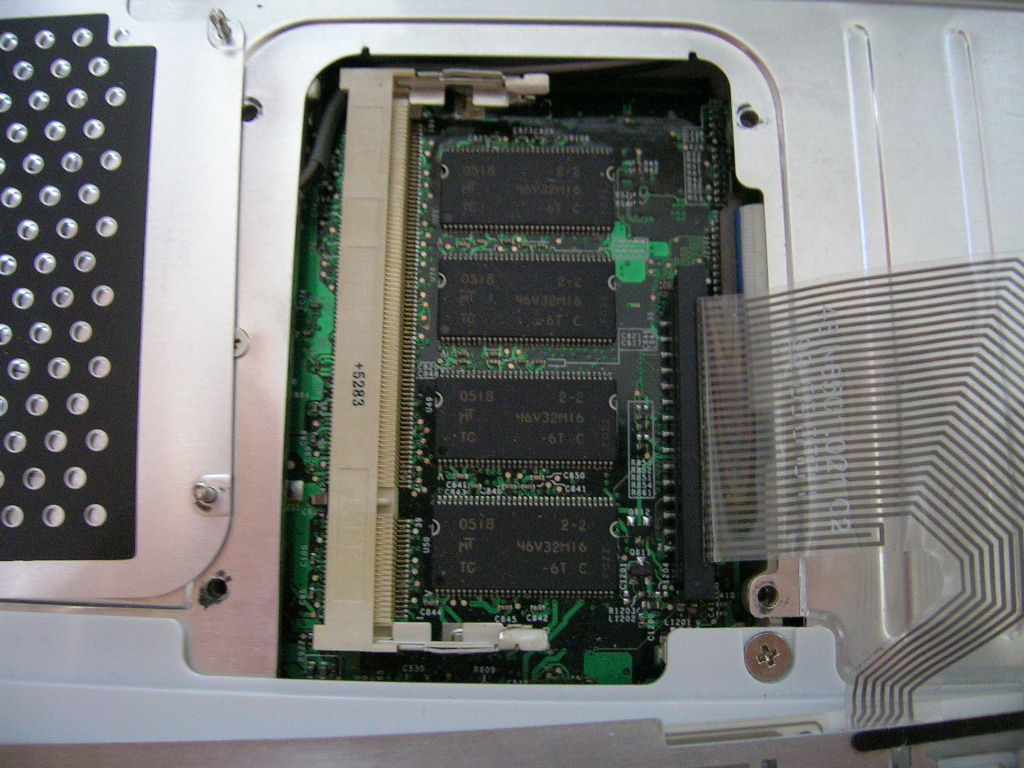

  6. 金属板を外すと、内蔵メモリチップとメモリ増設スロット、キーボードのケーブルの付け根が見える
    iBook G4 金属板を外したところ

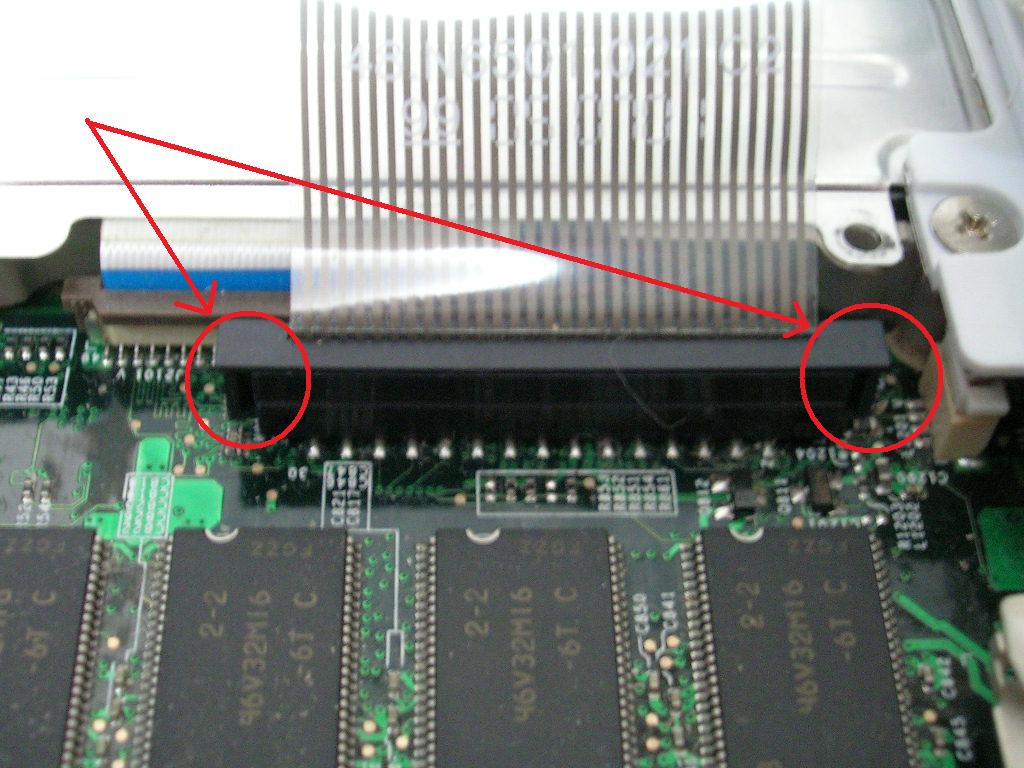

  7. 図の部分のツメを慎重に外しながら引っこ抜く
    iBook G4 キーボードのケーブルの付け根

と、外れたキーボードをよく見たところ、どうもやたら汚れているようです。キーが効かないのは、具体的には「キーが押し込みづらい」「押したキーが戻ってこない」ということだったので、たぶんキレイにすれば治ると思いました。ので、キーを全部取り外して掃除することにしました。

  1. まず、赤マルの部分はツメで噛んでいるだけなのでマイナスドライバーや爪楊枝などで外します。左右2か所。青マルの部分は引っかかっているだけなので、矢印方向にスライドさせるだけでOK。これでキートップは外れます。
    iBook G4 キートップの外し方

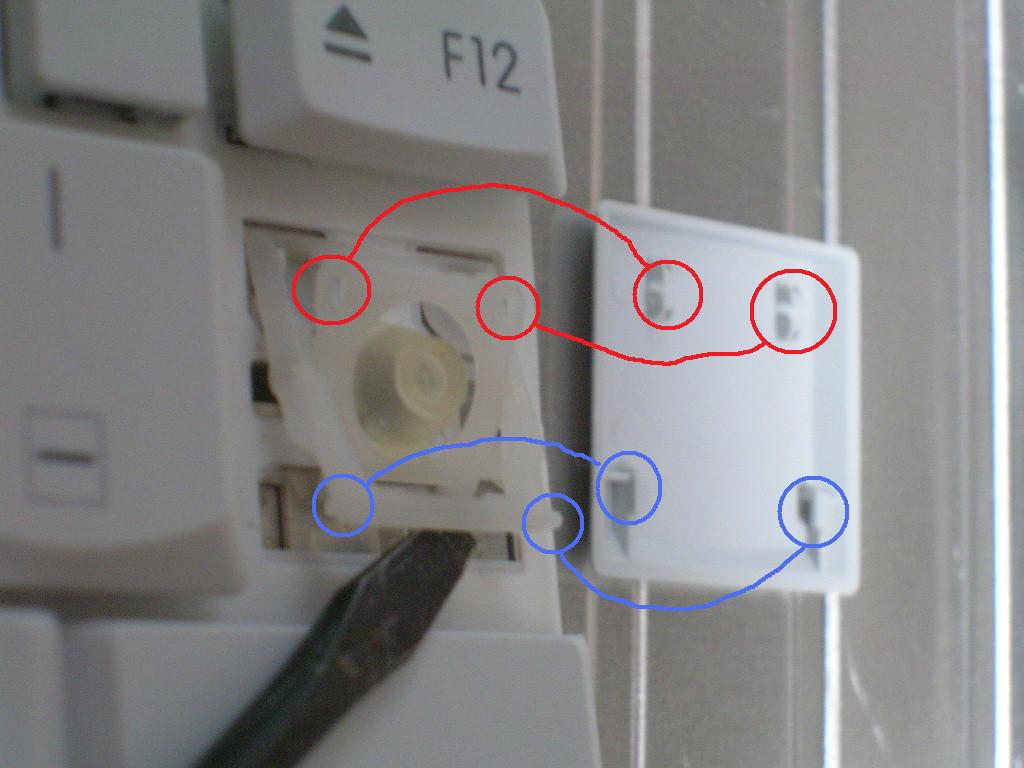

  2. 外れた状態。マル同士がそれぞれの接続です。
    iBook G4 キートップを外した状態

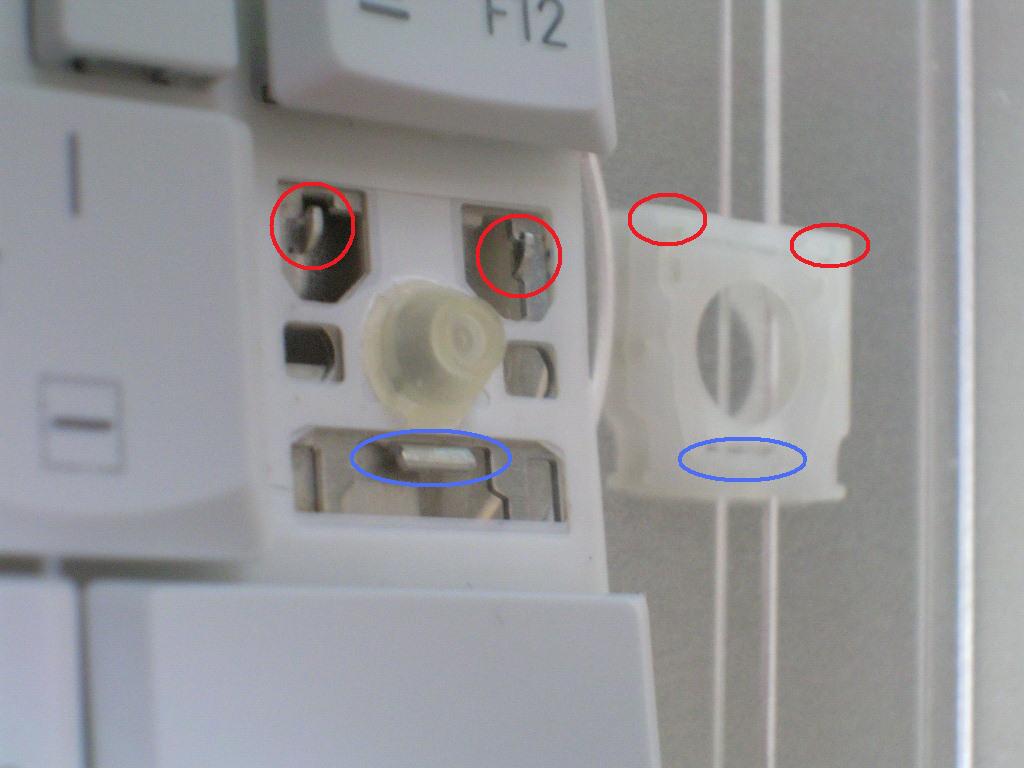

  3. 続いて、樹脂製のパンタグラフを外します。わかりづらい写真でアレですが、赤マルの部分を強引に外せば青マルの部分は引っかかっているだけなのですぐ外せます。
    iBook G4 キートップの外し方

以上。取り付けは、パンタグラフは青マル部分を引っかけて赤マル部分を強引に押し込めばOKです。キートップは青マル部分を引っかけて垂直に押し込めばパチリとくっつきます。キーによって針金がついていたりパンタグラフの形状が多少違ったりしますが、慣れれば大丈夫です。

最も気をつけなければならないのは、キートップの赤マルの部分を外すときです。ツメが折れます。私は100個ばかりのキーを外す過程で2コ折りました。これは接着剤などプラモ道具を使えば修理できます。

万一ぶっ壊しても買える部品なので、気楽にやりましょう。

そんなこんなでキレイにして取りつけたら、ちゃんと動くようになりました。やってみるもんだ。4時間くらいかかったけど…。

コメント:5

Gururiの日記 07-10-03 (水) 22:35

[diary]叔母からのヘルプ

飯を食い終わってまったりしていたら*1、携帯電話に叔母からメールが入った。iBookのキートップが取れてしまったらしい。 ま た で す か ? 写真を…

null 09-07-15 (水) 21:14

接触不良で分解するときに参考になりました。
助かりました。

寺尾 10-12-26 (日) 15:23

万一ぶっ壊しても買える部品なので、気楽にやりましょう。とありましたが、
わたしもつけねの部分をおってしまったのですが、どこで購入できつのでしょうか、
アップルではパーツはなくとりかえになるそうです。

kyouso 11-01-06 (木) 0:49

4年近く前のことなのでよく覚えていませんが、「ibook キーボード 価格」といったキーワードで検索すると、販売している業者が見つかります。古い機種なので、今でもあるかどうかは分かりません。

そもそもメーカ非推奨な行為ですので、失敗するとキーボードだけで済まなくなる可能性もあります。なるべくご自分で調査されて、分からないところが残ったりしたら、知識か技術か、他の何かが足りないと思ってやめておいたほうがいいと思います。

個人的には、「アップルでは〜」などと仰られている時点で自力修理はお勧めできません。

通りすがり 11-12-10 (土) 22:57

私のiBookのキーボードは表面が変色し、文字もほとんど消えて、ひどい有様でした。
しかしこちらのサイトを参考にして、先程、無事キーボードの張替え完了しました。
ありがとうございました。

なお、張替えたキーボードは楽天市場で1980円+送料で買いました。
何かの参考になれば幸いです。
